Hangisi daha iyi konik veya paralel çift vidalı ekstruder?

Konik ve paralel çift vidalı ekstruder arasında seçim yaparken cevap, özel uygulamanıza bağlıdır. Sert PVC, PVC profiller, borular ve ahşap-plastik kompozitlerin işlenmesi için konik çift vidalı ekstruder genellikle tercih edilen çözümdür üstün çıkış basıncı, besleme bölgesinde kendi kendini temizleme davranışı ve kompakt düşük hızlı sürücü tasarımı nedeniyle. Paralel çift vidalı ekstrüderler, daha uzun vida L/D oranlarının ve modüler vida tasarımının öncelikli olduğu birleştirme, reaktif ekstrüzyon ve yüksek oranda doldurulmuş masterbatch üretiminde avantajlar sunar. Bu makale konik çift vidaya odaklanmakta ve bunun çok çeşitli termoplastik ekstrüzyon görevlerinde neden bu kadar iyi performans gösterdiğini derinlemesine açıklamaktadır.

Konik çift vidalı namlu sistemi, besleme ucundaki büyük çaptan çıkış ucunda daha küçük bir çapa doğru daralan, birbirine geçen iki vidayla tanımlanır. Bu geometri, yalnızca vida hızına bağlı kalmadan erime basıncını verimli bir şekilde oluşturan doğal bir sıkıştırma bölgesi oluşturur. Sonuç: daha düşük çalışma sıcaklıkları, daha düşük kesme gerilimi ve daha hassas malzeme işleme yüksek hızlı paralel sistemlerle karşılaştırıldığında konik tasarımı sert PVC ve ahşap elyaf kompozitler gibi ısıya duyarlı malzemeler için ideal hale getirir.

Zhoushan Mikrodalga Vida Machinery Co., Ltd., 45/90, 45/100, 50/105, 51/105, 55/100, 65/132, 80/125, 80/143, 80/158 ve 92/188 mm dahil olmak üzere geniş bir çap oranları aralığında konik çift vida üretmektedir. Her boyut, belirli polimer formülasyonlarına ve ürün geometrilerine göre uyarlanmış özelleştirilmiş sıkıştırma oranlarıyla mevcuttur. Şirket, 1990 yılından bu yana hassas vidalı kovan bileşenleri üretiyor ve Amerika Birleşik Devletleri, Almanya, Dubai, Vietnam ve Tayland gibi pazarlara ihracat yapıyor.

Ürüne Genel Bakış: Konik Çift Vidalı Tasarım ve Malzemeler

Konik çift vidanın mekanik performansı, yapıldığı malzemeden ve üretim hassasiyetinden ayrılamaz. Zhoushan Mikrodalga kullanımları 38CrMoALA alaşımlı çelik konik çift vidalarının temel malzemesi olarak. Bu nitrürleme sınıfı çelik, nitrürleme işleminden sonra çekirdek tokluğu ve yüzey sertliğinin olağanüstü kombinasyonu nedeniyle plastik makine endüstrisinde yaygın olarak tanınmaktadır.

Nitrürleme işleminden sonra vida yüzeyi sertliğine ulaşır. YG 950 - 1000 0,45 ila 0,7 mm nitrürleme derinliğine sahiptir. Kırılganlık derecesi Seviye 1 veya altında tutularak döngüsel yükleme altında mikro çatlamalar önlenir. Yüzey pürüzlülüğü Ra 0,4'te tutularak eriyik ile vida kanalı arasındaki sürtünme azaltılır, bu da enerji kaybını azaltır ve ekstrüzyonla üretilen ürünlerde yüzey kalitesini iyileştirir. Vida düzgünlüğü toleransı 0,015 mm'dir ve namluda titreşimden kaynaklanan aşınma olmadan çalışma hızlarında düzgün dönüş sağlar.

Daha da yüksek aşınma direnci gerektiren uygulamalar için isteğe bağlı 60 ila 70 HRC sertliğe sahip çift alaşımlı sert yüzey katmanı uygulanabilir. Ek olarak nitrürleme sonrasındaki krom kaplama adımı, sertliği 900 HV'yi aşan 0,05 ila 0,10 mm kalınlığında bir katman ekler. Bu krom tabakası, klorlu PVC gibi agresif polimerlere ve halojenli katkı maddeleri içeren alev geciktirici bileşiklere karşı korozyon koruması sağlar.

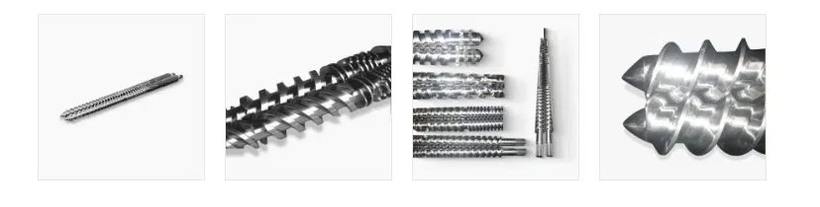

Zhoushan Microwave Vida Machinery Co., Ltd. tarafından üretilen konik çift vidalı ürünler - kesit uçuş ayrıntılarının yanında gösterilen tek vidalar, paralel çift vidalar ve konik çift vida setleri.

Çift Vidalı Ekstruder Çalışma Prensibi: Konik Tasarım Nasıl Çalışır?

Çift vidalı ekstruderin çalışma prensibini anlamak, doğru ekipmanı seçmek ve proses parametrelerini optimize etmek için çok önemlidir. Konik çift vidalı bir ekstruderde, eşleştirilmiş bir konik namlunun içine iki birlikte dönen veya ters yönde dönen vida monte edilir. Vidalar birbirine geçerek malzemeyi besleme hunisinden kalıba doğru hareket ettiren pozitif bir taşıma hareketi yaratır.

Geniş çaplı besleme bölgesi cömert bir giriş hacmi sağlayarak makinenin hacimli granülleri, tozları ve zayıf akışlı PVC kuru karışımlarını işlemesine olanak tanır. Malzeme daha küçük çaplı boşaltma ucuna doğru ilerledikçe kanal derinliği azalır ve mevcut kesit alanı daralır. aşırı yüksek vida hızları gerektirmeden basınç basıncı . Bu düşük hızlı, yüksek torklu çalışma, konik çift vidalı tasarımın tanımlayıcı bir özelliğidir ve eriyik sıcaklığı kontrolüne ve enerji verimliliğine doğrudan katkıda bulunur.

Konik çift vidadaki kesme ısıtması, boşaltma çapına göre daha uzun bir etkili uzunluk boyunca dağıtılır ve böylece termal enerjinin kalıba ulaşmadan önce eriyik boyunca eşitlenmesi için daha fazla zaman sağlanır. Birbirine geçen uçuş geometrisi aynı zamanda vida yüzeylerinden malzemeyi sürekli olarak temizleyen bir kendi kendini silme hareketi oluşturarak lokal aşırı ısınmayı veya bozulma ceplerini önler. Bu, özellikle yaklaşık 200 santigrat derecenin üzerindeki sıcaklıklarda bozunmaya ve rengini değiştirmeye başlayan PVC'yi işlerken önemlidir.

Yukarıdaki çift vidalı ekstruder diyagramı, konik geometrinin besleme girişinden kalıp kafasına kadar nasıl yerleşik bir sıkıştırma oranı oluşturduğunu göstermektedir. Büyük çaplı uç, toz karışımları ve granülleri kabul etmek için geniş bir kanal sunduğundan, tek vidalı makinelerde yaygın olan besleme sorunları büyük ölçüde ortadan kaldırılır. Küçük çaplı çıkış ucu, boyutsal olarak stabil profiller ve borular üretmek için kritik olan minimum titreşimle kalıba tutarlı eriyik basıncı sağlar.

Konik ve Paralel Çift Vidalı: Doğrudan Teknik Karşılaştırma

Hangisinin daha iyi olduğu sorusunun (konik veya paralel çift vidalı ekstruder) tek bir evrensel cevabı yoktur, ancak teknik farklılıklar iyi tanımlanmıştır ve karara yön verebilir. Aşağıdaki tablo, Rauwendaal C., "Polymer Extrusion", 5. baskı dahil yayınlanmış endüstri referanslarına ve önemli OEM teknik bültenlerinden elde edilen verilere dayanarak en ilgili parametreleri özetlemektedir.

PVC pencere profili üretimi için, dünya çapındaki çoğu makine üreticisi, düşük vida hızının (tipik olarak 20 ila 45 rpm) sürtünmeden kaynaklanan ısı oluşumunu en aza indirmesi ve büyük besleme ucunun gevşek paketlenmiş PVC kuru karışım tozunu köprü oluşturmadan emebilmesi nedeniyle varsayılan olarak konik çift vidalı namlu sistemini kullanır. 200 ila 800 kg/saat çıkış hızlarına ulaşılabilir küçük profilli ekstrüderlerden büyük boru hatlarına kadar tüm aralığı kapsayan çap seçimine bağlı olarak.

Konik Çift Vida Ebatları ve Çap Oranı Seçimi

Doğru konik çift vida boyutlarının seçilmesi, ekstruder spesifikasyonunda en önemli kararlardan biridir. Küçük uç çapının büyük uç çapına bölünmesiyle ifade edilen çap oranı, vidanın tork kapasitesini, çıkış hızını ve sıkıştırma davranışını doğrudan belirler. Daha büyük bir geniş uç çapı, devir başına daha fazla malzeme yakalar ve daha hacimli besleme stoklarını barındırabilir; daha büyük bir küçük uç çapı ise belirli bir basınçta daha fazla eriyik çıkışı sağlar.

Zhoushan Microwave aşağıdaki standart çap oranlarını sunar: 45/90, 45/100, 50/105, 51/105, 55/100, 65/132, 80/125, 80/143, 80/158 ve 92/188 mm . Her konfigürasyon, tamamlayıcı delik geometrisine sahip belirli bir konik namluyla eşleştirilir. 80/158 ve 92/188 boyutları büyük çıkışlı boru ekstrüzyon hatlarına uygundur, 45/90 ve 50/105 boyutları ise genellikle küçük profil ve pencere conta uygulamaları için kullanılır. Sıkıştırma oranları, PVC kuru karışım türleri arasındaki kütle yoğunluğu farklarını, WPC'deki odun unu içeriğini ve mühendislik reçinesi bileşiklerindeki ilave yüklemeleri hesaba katacak şekilde müşteri formülüne göre özelleştirilir.

Uygulamalar: Konik Çift Vidaların Tutarlı Sonuçlar Sağladığı Yerler

Konik çift vidalı varil sistemi, çok çeşitli polimer işleme uygulamalarında güvenilir performans göstermiştir. En önemli ticari kullanım, üretimdedir. pencere çerçeveleri, kapı çerçeveleri ve dış cephe kaplamaları için sert PVC profiller 0,1 mm'lik boyut toleranslarına ulaşmak için tutarlı eriyik homojenliği ve stabil ekstrüzyon basıncının önkoşul olduğu yerlerde. Bu uygulamalarda, düşük vida hızı ve kendi kendini silen vida geometrisi, PVC'nin bozulmasını önler ve sıkı bir şekilde kontrol edilen erime sıcaklığı, üretim çalışmaları boyunca eşit renk gelişimi sağlar.

Su temini, drenaj ve elektrik boruları için PVC boru üretimi, başka bir yüksek hacimli uygulama segmentini temsil etmektedir. Boru ekstrüzyonunda, konik çift vidalı ekstruder, bir boru kalıbını tipik olarak 15 ila 30 MPa arasındaki basınçlarda oldukça tutarlı bir eriyik ile besleyerek, birkaç kilometrelik çalışma uzunlukları boyunca duvar kalınlığı değişiminin spesifikasyon dahilinde tutulmasına olanak tanır. kombinasyonu enerji tasarruflu düşük hızda çalışma ve yüksek çıkış basıncı Sürekli boru üretimi için konik tasarımı ekonomik açıdan cazip hale getirir.

Ahşap-plastik kompozit ekstrüzyon, konik çift vidanın belirli avantajlar gösterdiği büyüyen bir uygulamadır. WPC bileşikleri ağırlıkça yüzde 40 ila 70 oranında odun unu veya pirinç kabuğu içerir, bu da onları oldukça aşındırıcı yapar. Geniş çaplı besleme bölgesi, ahşap unu karışımlarının düşük kütle yoğunluğunu iyi bir şekilde idare eder ve isteğe bağlı çift alaşımlı veya Xaloy eşdeğeri sert yüzeyli vida, gerekli aşınma direncini sağlar. WPC döşeme, çit ve kaplama profillerinin tümü rutin olarak aşağı yönde kalibrasyon ve soğutma tablalarıyla donatılmış konik çift vidalı ekstrüderlerde üretilir.

• PVC pencere profilleri ve kapı profilleri -- Yüksek boyutsal hassasiyet, kararlı erime sıcaklığı
• PVC su temini ve drenaj boruları -- Sürekli yüksek basınç çıkışı, sıkı duvar toleransı
• Ahşap-plastik kompozitler (WPC) -- Aşındırıcı, düşük yoğunluklu karışımları etkili bir şekilde işler
• PP, PE, ABS granülasyon ve levha -- Nazik erime işlemi malzeme özelliklerini korur
• Köpük PVC ve köpüklü profiller -- Kimyasal köpürtücü maddelere uygun kontrollü kesme
• Elektrik borusu ve kablo kanalı -- Uzun üretim süreçlerinde tutarlı duvar kalınlığı

Enerji Verimliliği ve Proses Kararlılığı: Veriye Dayalı Performans Analizi

Spesifik enerji tüketimi (SEC), sürekli üretim için ekstrüzyon ekipmanını değerlendirirken en önemli ekonomik ölçütlerden biridir. Üretimin kilogramı başına kilowatt saat cinsinden ifade edilir ve hem işletme maliyetini hem de üretim hattının karbon ayak izini doğrudan etkiler. Sert PVC üzerinde çalışan konik çift vidalı ekstrüderler genellikle 0,12 ila 0,22 kWh/kg SEC değerleri KraussMaffei Berstorff teknik belgeleri ve SPE ANTEC tutanakları da dahil olmak üzere endüstri literatüründe referans verilen yayınlanmış karşılaştırmalı denemelere göre, aynı malzeme üzerinde yüksek hızlı paralel çift vidalı konfigürasyonlar için 0,18 ila 0,35 kWh/kg ile karşılaştırıldığında.

Konik tasarımın düşük SEC'si, konik geometrinin aşırı vida hızı olmadan motor torkunu erime basıncına dönüştürmedeki verimliliğini yansıtır. Vida hızı düşük olduğundan (genellikle 40 rpm'nin altında), rulman yükleri ve dişli kutusu aşınma oranları azalır, mekanik servis ömrü uzatılır ve bakım sıklığı azalır. Eriyiğin termal stabilitesi de daha iyidir: kalıbın enine kesiti boyunca eriyik sıcaklığı değişimi, iyi korunan konik çift vidalı bir hat üzerinde tipik olarak artı veya eksi 2 ila 4 santigrat derece arasında kalırken, aynı bileşiği işleyen paralel çift vidalı hatlar, kalıp dudağında 5 ila 10 santigrat derece değişiklik gösterebilir.

Vida Aşınması ve Ömrü: Sertlik ve Servis Saatlerinin Çizgi Grafiği

Konik çift vidanın hizmet ömrü, malzeme özelliklerine, yüzey işlemine ve işlediği bileşenlerin aşındırıcılığına bağlıdır. Plastik işlemcilerden derlenen uzun vadeli operasyonel verilere dayanarak, standart sert PVC üzerinde çalışan, uygun şekilde belirlenmiş ve bakımı yapılmış konik bir çift vida, tasarım toleransları dahilinde etkili uçuş açıklıklarını (namludan vidaya) koruyabilir. 8.000 ila 12.000 çalışma saati . Yüksek oranda doldurulmuş WPC veya kalsiyum karbonat yüklü bileşiklerle çalışan vidaların 4.000 ila 6.000 saatte yenilenmesi veya değiştirilmesi gerekebilir.

Aşağıdaki tablo, vida uçuş ucundaki etkili yüzey sertliği ile üç işlem seviyesi için kümülatif çalışma saatleri arasındaki kavramsal ilişkiyi göstermektedir: standart nitrürlenmiş, nitrürlenmiş artı krom kaplama ve çift alaşımlı sert yüzeyli. Bu ilişki, bakım programlarının planlanması ve ürün kalitesini korumak için vida değişiminin ne zaman gerekli olduğunu anlamak açısından önemlidir.

Radar Karşılaştırması: Konik Çift Vidalı, Paralel Çift Vidalı ve Tek Vidalı

Radar grafiği, endüstriyel polimer işlemede önemli olan temel performans kriterlerine göre ekstrüder tiplerinin nasıl karşılaştırıldığına dair kullanışlı, çok boyutlu bir görünüm sağlar. Aşağıdaki beş eksen, çıkış basıncı üretimini, erime sıcaklığı kontrolünü, besleme işleme çok yönlülüğünü, enerji verimliliğini ve vida ömrünü temsil eder; bunların her biri, yayınlanmış teknik kriterlere ve sektör fikir birliğine dayalı olarak 1'den 10'a kadar bir ölçekte puanlanır.

Akıllı İzleme ve Sıcaklık Kontrol Özellikleri

Modern konik çift vidalı ekstruder sistemleri, süreç stabilitesini artıran ve öngörücü bakımı mümkün kılan gerçek zamanlı izleme ve akıllı kontrol özelliklerini giderek daha fazla bir araya getiriyor. Zhoushan Microwave, vida uzunluğu boyunca birçok noktada namlu bölgesi sıcaklıklarını izleyen, operatörün her bir polimer formülasyonuna uygun hassas erime sıcaklığı profillerini korumasına olanak tanıyan isteğe bağlı bir gelişmiş sıcaklık kontrol sistemi sunar. Bu özellikle sert PVC için önemlidir. Optimum işleme penceresinin 10 santigrat derece üzerindeki sıcaklık değişiklikleri bile geri dönüşü olmayan bozulmayı tetikleyebilir .

Akıllı izleme sistemleri vida hızını, sürücü yük akımını, kalıp kafasındaki erime basıncını ve namlu bölgesi sıcaklıklarını aynı anda takip ederek tüm parametreleri dokunmatik ekran arayüzünde görüntüler. Bir proses sapması spesifikasyon dışı ürün veya ekipman hasarına yol açmadan önce operatörleri uyarmak amacıyla her parametre için alarm eşikleri yapılandırılabilir. Uzaktan izleme yeteneği, proses mühendislerinin çalışan verileri tesis dışından incelemesine olanak tanır ve arıza teşhis günlükleri, bir servis teknisyeninin fiziksel olarak makinede bulunmasına gerek kalmadan proses kesintilerinin temel neden analizine olanak tanır.

Dijital izlemenin konik çift vidalı namlu sisteminin köklü mekanik güvenilirliği ile entegrasyonu, destekleyen bir platform oluşturur. Endüstri 4.0 üretim hedefleri izlenebilirlik, istatistiksel süreç kontrolü ve enerji yönetimi dahil. Kalite ve verimlilik konusunda rekabet eden yüksek hacimli PVC boru ve profil üreticileri için bu yetenekler, aletsiz ekstrüder konfigürasyonlarına göre anlamlı bir operasyonel avantaj temsil ediyor.

Zhoushan Mikrodalga Vida Machinery Co., Ltd. Hakkında

Zhoushan Mikrodalga Vida Machinery Co., Ltd. profesyonel bir Çin vida namlusu üreticisi ve vidalı ekstruder fabrikasıdır. 10.000 metrekareden fazla üretim atölyesi ve 60'tan fazla çalışanı var. 1990 yılında kurulduğundan bu yana şirket, yabancı vidalı makine teknolojisi ve üretim tekniklerini tanıtırken, plastik makinelerin üretimi ve araştırmasına kendini adamıştır. Şirket, üst düzey pazara odaklanarak, hassas vidalı kovanları ve mekanik işlemeyi entegre eden, çeşitlendirilmiş, büyük ölçekli bir profesyonel üretim üssü olarak faaliyet göstermektedir.

Zhoushan Mikrodalga ürünleri Amerika Birleşik Devletleri, Almanya, Dubai, Vietnam, Tayland ve diğer pazarlara ihraç edilmektedir. Şirket, Çin'deki vidalı kovan bileşenlerinin önemli bir tedarikçisi olarak hizmet veren çok sayıda plastik üretim ve inşaat makinesi üreticisiyle sağlam ortaklıklar kurmuştur. Ürün yelpazesinde WB-WE serisi planeter vidalar, planeter kovanlar ve planeter ekstrüderler yer almaktadır; SJS serisi konik çift vidalı, çift varil ve çift vidalı plastik ekstruderler; ve SJ serisi tek vidalı, tek varilli ve tek vidalı plastik ekstruderler. Şirket, müşterilere sunmayı taahhüt ettiği güvenilirlik ve hizmet ilkelerine bağlı kalmaktadır. Rekabetçi maliyet performansıyla yüksek kaliteli ürünler .

Konik Çift Vidalı Ekstruderler Hakkında Sıkça Sorulan Sorular
